三通阀 1114-02A 三通阀体 三通阀部分

三通阀 1114-02A 三通阀体 三通阀部分

产品详情

  • 颜色分类: 三通阀部分 三通阀体 三通阀 三通阀块

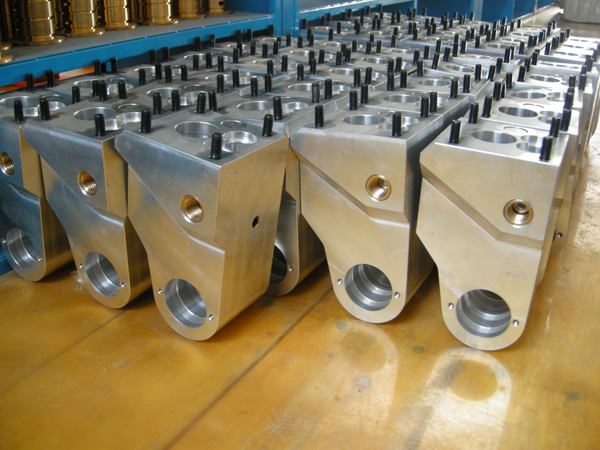

三通阀块，三通阀体，三通阀，三通阀部分

注：1、三通阀块为：铝壳上面不含附件;

2、三通阀体包括：三通阀块+铜套+O型圈40*2.65+螺钉M5*10+进气螺套+进水螺套;

3、三通阀包括：三通阀体+水阀+支腿阀+马达阀;

4、三通阀部分包括：三通阀+进气接头部分+进水接头部分+三通轴+压板+导套+螺钉。

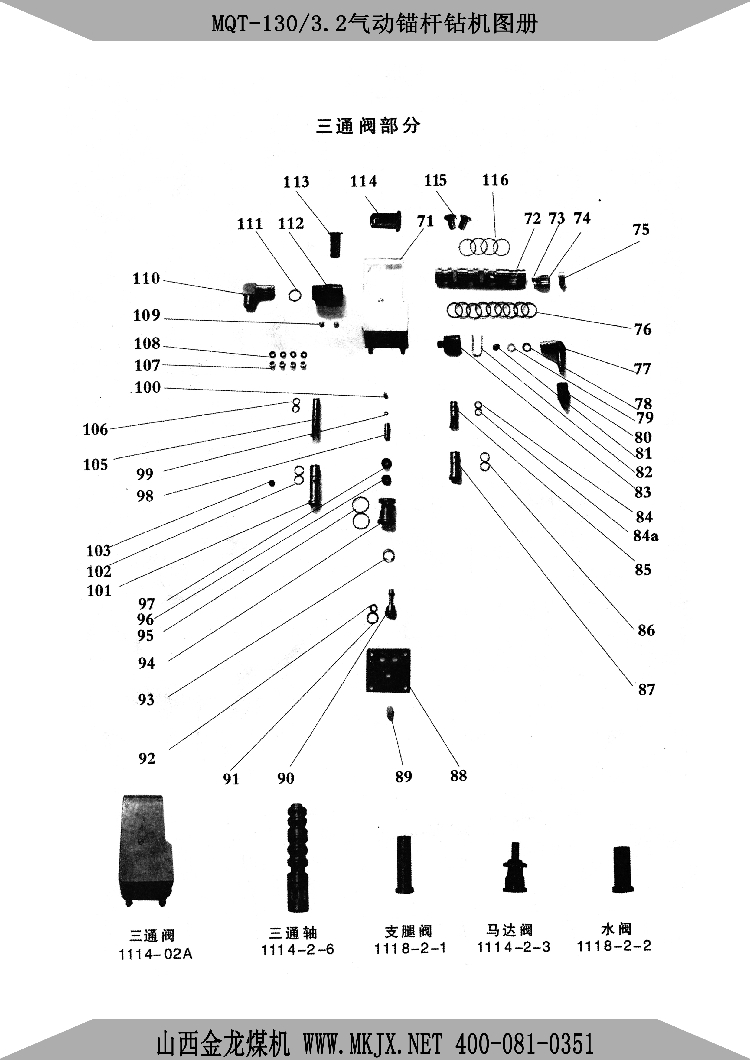

三通阀部分（点击代号或名称直接进入购买地址）


序号 代号 名称 数量 备注
71 1114-2-5 三通阀体 1
72 1114-2-6-001 三通轴 1 图号
1114-2-6
名称
三通轴
73 GB/T3452.1-1992 O型圈 10×2.65 1
74 1114-2-6-002 调速轴 1
75 1114-2-6-003 端套 1
76 GB/T3452.1-1992 O型圈 30×2.65 9
77 1102C-2-016 进水管 1
78 GB1235-76 O型圈 18×2.4 1
79 1102C-2-019 尼龙卡环 1
80 1102C-2-020 水路防尘帽 1
81 1102C-2-017 过滤网 1
82 KJ10-13 U型卡 Φ13 1
83 1102C-2-015 水管接头 1
84 GB/T3452.1-1992 O型圈 11.8×1.8 2

水阀组

可与
1114-2-8
水阀互换


84a GB/T3452.1-1992 O型圈 8×1.8 1
85 1118-2-2-001 阀芯 1
86 GB/T3452.1-1992 O型圈 16×1.8 2
87 1118-2-2-002 阀套 1
88 1114-2-005 压板 1
89 1114-2-004 导套 1

马达阀组

图号
1114-2-3
名称马达阀


90 1114-2-3-001 阀芯 1
91 GB/T3452.1-1992 O型圈 18×2.65 1
92 GB/T3452.1-1992 O型圈 10×2.65 1
93 1102C-2-4-006 弹簧 1
94 1114-2-3-002 阀套 1
95 GB/T3452.1-1992 O型圈 30×1.8 2
96 1102C-2-4-003 密封圈 1
97 1114-2-3-003 挡盖 1
98 1114-2-3-004 导套 1
99 GB/T93-1987 垫圈 M5 1
100 GB/T70-1985 螺钉 M5×20 1
101 1118-2-1-002 阀套 1

支腿阀组

可与
1114-2-7
支腿阀互换


102 GB/T3452.1-1992 O型圈 16×1.8 2
103 GB/T3452.1-1992 O型圈 8×1.8 2
105 1118-2-1-001 阀芯 1
106 GB/T3452.1-1992 O型圈 11.8×1.8 2
107 GB/T6170-1986 螺母 M8 4
108 GB/T63-1987 垫圈 M8 4
109 1102C-2-5-003 螺钉 2
110 1102C-2-5-001 弯头 1
111 GB/T3452.1-1992 O型圈 22.4×1.8 1
112 1114-2-4-001 接头体 1
113 1118-2-91 过滤网 1
114 1114-2-5-002 铜套 1
115 GB/T819.1-2000 螺钉 M5×10 2
116 GB/T3452.1-1992 O型圈 40×2.65 4
